Grado A - Separador de agua
Instalación: después de un post-enfriador de compresores de aire (o un autónomo).
Rendimiento*: Maneja las cargas de entrada líquidas a 30.000 ppm w/w y proporciona una separación de partículas sólidas de 10 micras. Eficiente para caudales tan bajos como 5% del caudal nominal.
Grado B - Separador / filtro
Instalación: después de un post-enfriador de compresores de aire (o un autónomo) o como prefiltro a un secador refrigerado.
Rendimiento*: Maneja las cargas de entrada de líquido a 25.000 ppm w/w, proporciona filtración de partículas sólidas de 3 micras y eliminación de aceite a 5 ppm.
Grado C - Filtro de uso general
Instalación: prefiltro de partículas de 1 micra para secadores refrigerados y filtros de extracción de aceite de alta eficiencia.
Rendimiento*: Maneja las cargas de entrada de líquido a 2.000 ppm w/w, proporciona filtración de partículas sólidas de 1 micrón y eliminación de aceite a 1 ppm.
Grado D - Partículas en seco Filtro
Instalación: Seco, filtro de partículas sólidas para secadores desecantes sin calor.
Rendimiento*: Proporciona filtración de partículas sólidas de 1 micrón de polvo desecante.
Grado E - Alta eficiencia de la eliminación del filtro de aceite
Instalación: Prefiltro a desecante y secadores de membrana, filtro posterior a secadores refrigerados y eliminación independiente de aceite en el punto de uso de aire comprimido.
Rendimiento*: Maneja las cargas de entrada de agua líquida a 1.000 ppm w/w y proporciona una eliminación de aerosol de aceite de 0.008 ppm y una separación de partículas sólidas de 0.01 micras.
Grado F - Máxima eficiencia de eliminación del filtro de aceite
Instalación: Prefiltro a desecante y a secadores de membrana con prefiltro Grade C, aplicaciones de aire libre de aceite.
Rendimiento*: Maneja las cargas de entrada de agua líquida a 100 ppm w/w y proporciona 0.0008 ppm de eliminación de aerosoles de aceite y 0.01 micras de separación de partículas sólidas.
Grado G - Aceite de vapor Remoción del filtro
Instalación: Después del filtro a los filtros de la eliminación del aceite líquido de la eficacia alta para las aplicaciones oil-free verdaderas.
Rendimiento*: No debe haber líquido en la entrada del filtro. Proporciona 0,003 ppm w/w de aceite (como vapor) de eliminación y 0,01 micras de separación de partículas sólidas.
*Las eficiencias del filtro se han establecido de acuerdo con el estándar CAGI ADF400 y se basan en una temperatura de entrada de 100°F (38°C).
**Las eficiencias del filtro se han establecido de acuerdo con el estándar CAGI ADF500 y se basan en una temperatura de entrada de 100°F (38°C).

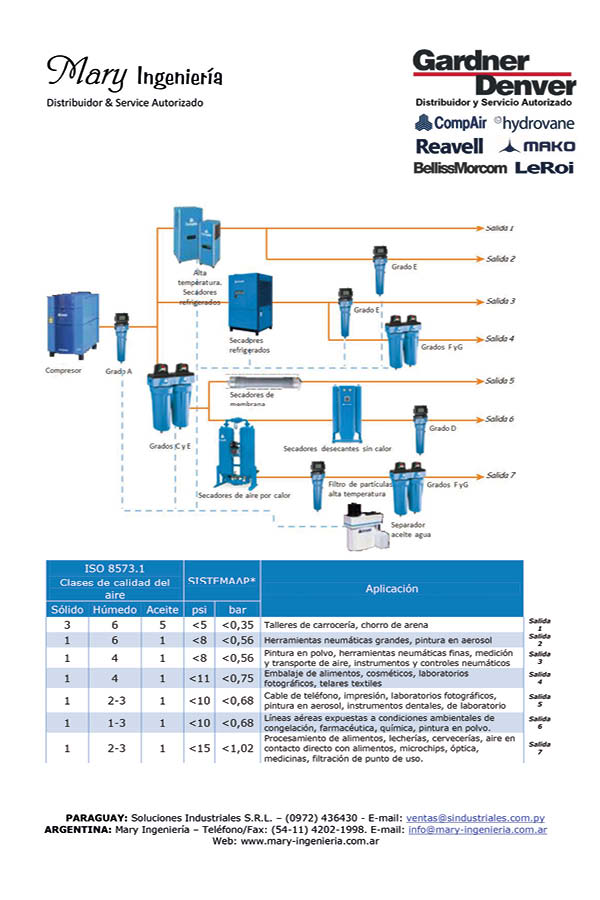

ISO 8573.1 Clases de Calidad
ISO 8573.1 es la clasificación popular por la ISO (International Organización de Normalización) para ayudar a los ingenieros a plantear especificaciones de calidad del aire comprimido deseada a nivel mundial, proporcionando tres clases de calidad* para las partículas sólidas, la humedad y el aceite.
Clases de calidad internacionales proporcionan siempre un método de medida internacionalmente aceptada.
Cuando el aire comprimido es la única unidad de medida que se utiliza, el uso de ISO 8573.1 Las clases de calidad del aire aseguran que su fábrica conseguirá la calidad del aire comprimido que ha especificado.
