Resumen

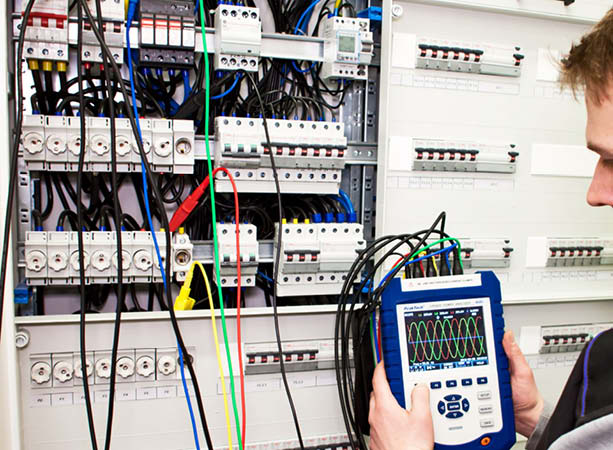

El PeakTech 4145 es un analizador de redes trifásico altamente avanzado, diseñado para satisfacer las necesidades de los electricistas que se enfrentan a la puesta en marcha y mantenimiento de instalaciones eléctricas tanto residenciales como industriales. Este equipo es esencial para el cumplimiento del Reglamento Electrotécnico de Baja Tensión (REBT), ya que permite realizar un análisis detallado de parámetros como las potencias armónicas, reactivas y aparentes. A continuación, te explicamos cómo este analizador puede facilitar tu trabajo y garantizar la seguridad y eficiencia de tus instalaciones.
Potencias armónicas: detecta y mitiga problemas de calidad de energía.
Uno de los principales problemas en las instalaciones eléctricas modernas es la presencia de armónicos, generados por equipos electrónicos como variadores de frecuencia, iluminación LED y dispositivos con fuentes de alimentación conmutadas. Estos armónicos distorsionan la señal de corriente y pueden afectar la eficiencia de los transformadores, motores y otros equipos conectados. El PeakTech 4145 tiene la capacidad de realizar un análisis detallado de los armónicos de tensión y corriente hasta el orden 50, en sistemas tanto monofásicos como trifásicos.

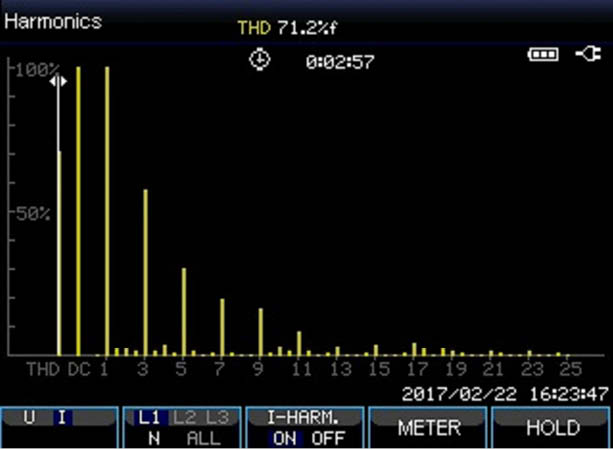

Mediante el uso del modo gráfico de barras, podés visualizar claramente el contenido armónico de cada fase y analizar los valores de Distorsión Armónica Total (THD), lo cual es crucial para asegurar el cumplimiento del REBT en la puesta en marcha de cualquier instalación. Este tipo de análisis permite detectar si los armónicos están dentro de los límites permitidos, evitando posibles sanciones y mejorando la eficiencia energética de la instalación.
Medición de potencias reactiva y aparente: clave para la eficiencia.
En cualquier instalación eléctrica, la potencia reactiva es un factor que afecta directamente la eficiencia del sistema. Una elevada cantidad de potencia reactiva significa que la energía no se está utilizando de manera efectiva, lo cual puede generar pérdidas innecesarias y recargos económicos por parte de las compañías eléctricas. El PeakTech 4145 permite medir tanto la potencia reactiva como la potencia aparente, ofreciendo una visión completa del rendimiento energético.
La potencia reactiva (VAR) es clave para determinar cómo los elementos inductivos, como motores y transformadores, afectan la eficiencia del sistema, mientras que la potencia aparente (VA) te proporciona una visión general de la capacidad total que la instalación está consumiendo. Con estas mediciones, los electricistas pueden verificar si el factor de potencia está dentro de los valores recomendados (cercano a 1), indicando un uso eficiente de la energía.
Trifásico y monofásico: una solución integral para cualquier entorno.
El PeakTech 4145 está diseñado para trabajar tanto con sistemas monofásicos como trifásicos, lo que lo convierte en una herramienta extremadamente versátil. Para instalaciones residenciales, donde normalmente se trabaja con sistemas monofásicos, este dispositivo permite asegurar que los valores de potencia y armónicos cumplan con los estándares de seguridad y eficiencia. En aplicaciones industriales o comerciales, el análisis trifásico es fundamental para equilibrar las cargas y asegurar que no existan problemas de desbalance o sobrecarga en ninguna de las fases.
La función de desequilibrio trifásico del PeakTech 4145 es particularmente útil para verificar que las tres fases estén correctamente balanceadas, lo cual es un requisito fundamental en el Reglamento Electrotécnico de Baja Tensión para asegurar la estabilidad del sistema y evitar problemas como sobrecalentamientos o daños en equipos conectados.
Cumplimiento del REBT: Seguridad y eficiencia desde el inicio
El Reglamento Electrotécnico de Baja Tensión establece la necesidad de garantizar la calidad de la energía en cualquier instalación nueva, tanto en viviendas como en aplicaciones industriales. Durante la puesta en marcha, es fundamental que los parámetros eléctricos como la potencia activa, reactiva y aparente, así como el contenido armónico, estén dentro de los límites aceptables para evitar problemas de eficiencia y seguridad.
Con el PeakTech 4145, los electricistas pueden documentar y verificar todos estos parámetros antes de dar de alta una instalación, asegurándole a los electricistas comprobar el cumplimiento de los parámetros de seguridad eléctrica antes de habilitar una instalación, garantizando una conexión segura y conforme a las normativas locales.
Si querés obtener más información sobre este equipo, no dudes en contactarnos a través de nuestro distribuidor autorizado en Paraguay: LABSOL SA, Tte. Jara 346 – Asunción. Tel: +595 985 456 089, mail: cotizaciones@labsol.com.py
Sergio Soriano
Director Comercial
PeakTech Iberia S.L.
